某電站受制于地理位置500kV和220kV開關站遠離值班室，相關巡檢消耗人力成本高，巡檢及時性不能滿足，并且惡劣天氣不能保證及時巡檢，常規巡檢方式存在巡檢效率低、人力成本高、巡檢質量不穩定、缺乏實時監測和追蹤、工作環境限制等不足之處。旗晟智能化四足巡檢機器人具有提高巡檢效率、減少人力成本、提高巡檢質量穩定性、提高安全性、實時監測和數據收集以及克服環境限制等優點，能及時發現安全隱患，保證電站電源安全。
一、場景需求描述
現場為室內戶外場景，巡檢2處開關站。場景監測內容：
?各類儀表、油位計、顯示板的數值讀取，柜體指示燈識別；
?各類分合、開合、刀閘的狀態識別；
?電器設備、高壓電纜等測溫，明火煙霧監測；
?設備外觀拍照，表面破損、泄漏等識別；
?站內環境氣體、溫度檢測（選項）

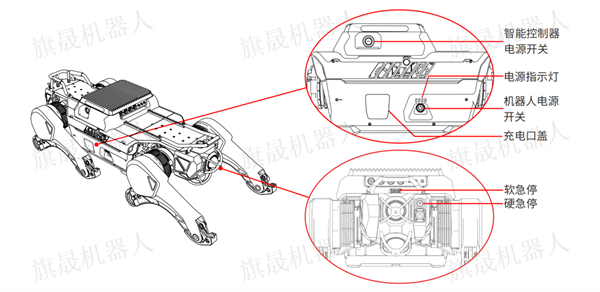

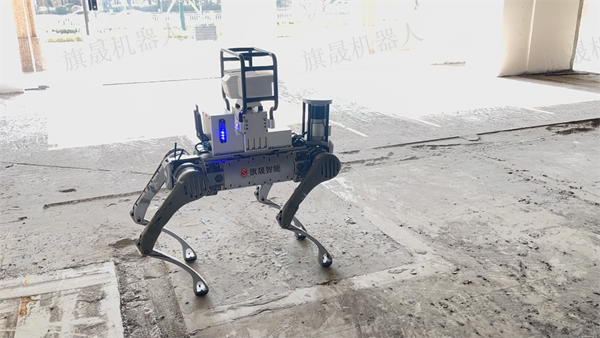

二、四足巡檢機器人介紹

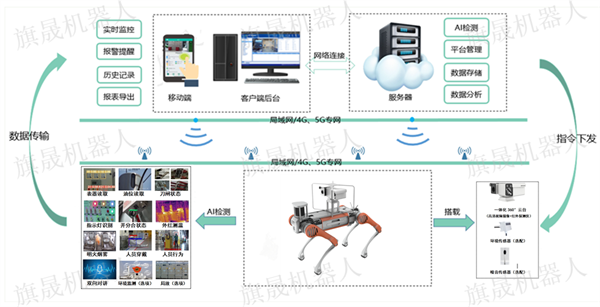

整個智能巡檢系統主要由機器人本體、充電系統、通信網絡系統、機器人控制系統、巡檢平臺軟件系統構成。通信網絡系統依場地實際設計安裝，全面覆蓋待巡檢區域，供機器人接入巡檢。機器人本體搭載高清可見光攝像機、紅外熱成像儀及可選的環境與氣體傳感器，執行讀數記錄、狀態識別、溫濕度檢測及局部環境監測。軟件系統基于機器人內置高性能服務器，采用模塊化分層設計，接口完備。后臺控制室服務器負責狀態監控、任務調度等業務邏輯處理。客戶端采用B/S架構，實現跨平臺交互并提供外部數據接口。充電系統提供自主充電設備，通信網絡系統保障數據傳輸。
2.1四足巡檢機器人標準
自主巡檢：具備自主導航、路徑規劃和避障能力
數據采集：實時監測環境參數并記錄數據
遠程監控：支持手機和電腦遠程查看巡檢狀態及數據
移動方式：四足式，適應不同地形
2.2四足機器人參數
站立尺寸：≦1098×450×645mm
折疊尺寸：≦880×460×330mm
重量：≦65kg
續航能力：4~6h
續航耐力：空載行走>5h,里程>20km
負重20kg步行>4h，里程>15km
負載(站立)：最大120kg
負載(行走)：>40kg
連續爬樓梯：20~25cm的樓梯
攀爬能力：向前爬上和爬下40cm的臺階
工作溫度：-20℃~55℃
爬坡角度：>45°
奔跑速度：>6m/s（可調）
跳躍寬度：0.5~1.2m
最大跳躍距離：>1.6m
防護等級：IP67
三、機器人功能
1、智能巡檢：四足巡檢機器人支持定時、定點、指定任務臨時及遙控巡檢。定點巡檢可按預設路徑和目標點自動勻速進行，自動記錄數據。
2、檢測功能：機器人配可見光攝像機、紅外熱成像儀和拾音器，可增配溫濕度等設備。能遠程控制移動、云臺轉動，拍攝圖像和熱成像，實時傳至主控室，便于判斷設備狀態。巡檢時自動記錄采集信息
3、測溫功能：用電高峰和高溫季，機器人用紅外熱像儀測設備接頭溫度，超設定值報警。傳感器測溫范圍-20℃~350℃，精度±2℃，載流換算精度±10℃，可覆蓋全變電站設備，提升測溫靈活性
4、機器視覺識別：可讀取表盤數據，監測開關位置，自動記錄、判斷并報警。
5、雙向語音對講：機器人與遠程集控后臺通過網絡實現遠程語音對講，方便運維指導。
6、報警功能：攝像頭識別儀表讀數，超范圍聲光報警并上傳。可設高溫報警值，超限時報警，存儲信息供事故處理。
7、報表功能：機器人回傳巡檢信息，管理軟件按不同字段生成報表，以多種形式分析，助于判斷設備運行和預測性能。
四、智能巡檢系統

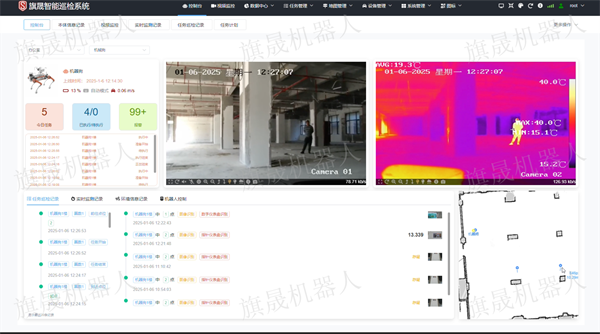

巡檢監控主要實現四足巡檢機器人巡檢運行的實時監控功能，包括巡檢任務信息、巡檢地圖、實時視頻、巡檢結果、巡檢告警，四足巡檢機器人控制等內容，三維巡視主要利用可視化技術進行設備巡檢，結合了自動巡檢和手動巡檢兩種模式，通過視頻展示電房?jī)?nèi)的設備狀態，實現全面、直觀、高效的監控和管理。
旗晟智能化四足巡檢機器人在電站升壓站的應用，有效解決了傳統巡檢效率低、成本高、質量不穩定等問題。通過自主導航、實時監測和遠程控制，機器人提升了巡檢的及時性和準確性，尤其在惡劣環境下表現出色，保障了設備安全運行。其數據采集和分析功能為設備運維提供了有力支持，降低了故障率和維護成本。未來，隨著技術發展，四足巡檢機器人將在更多工業場景中發揮重要作用，推動電力行業向智能化、自動化轉型。這一成功應用為行業樹立了標桿，提供了寶貴經驗。
